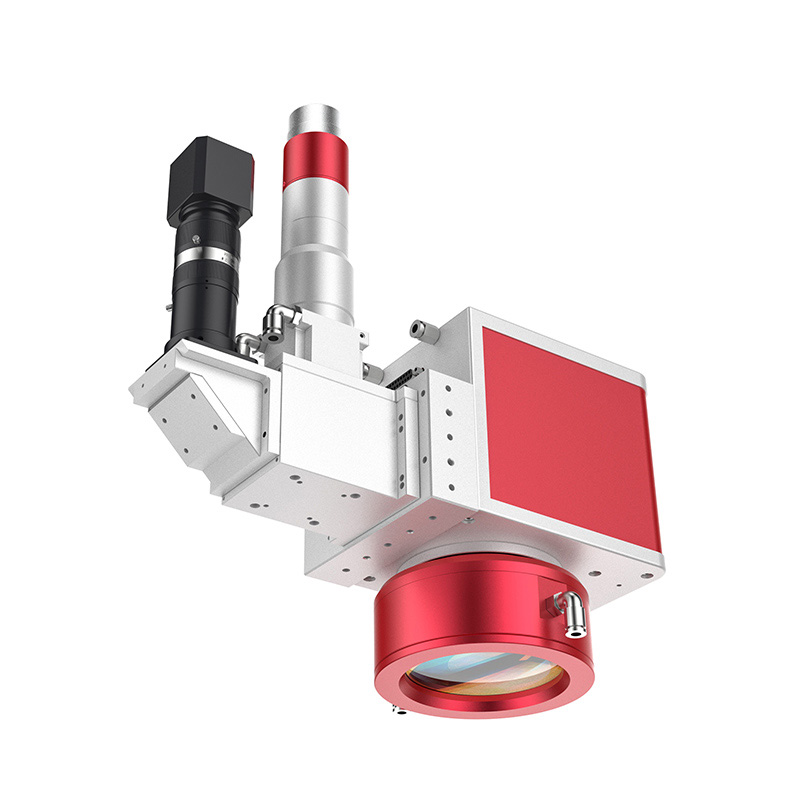

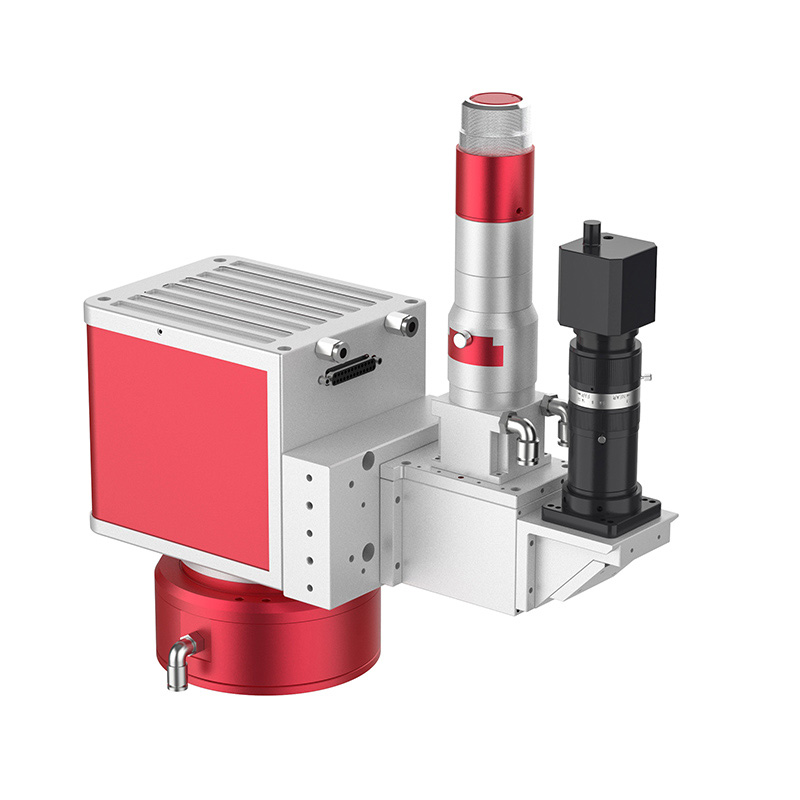

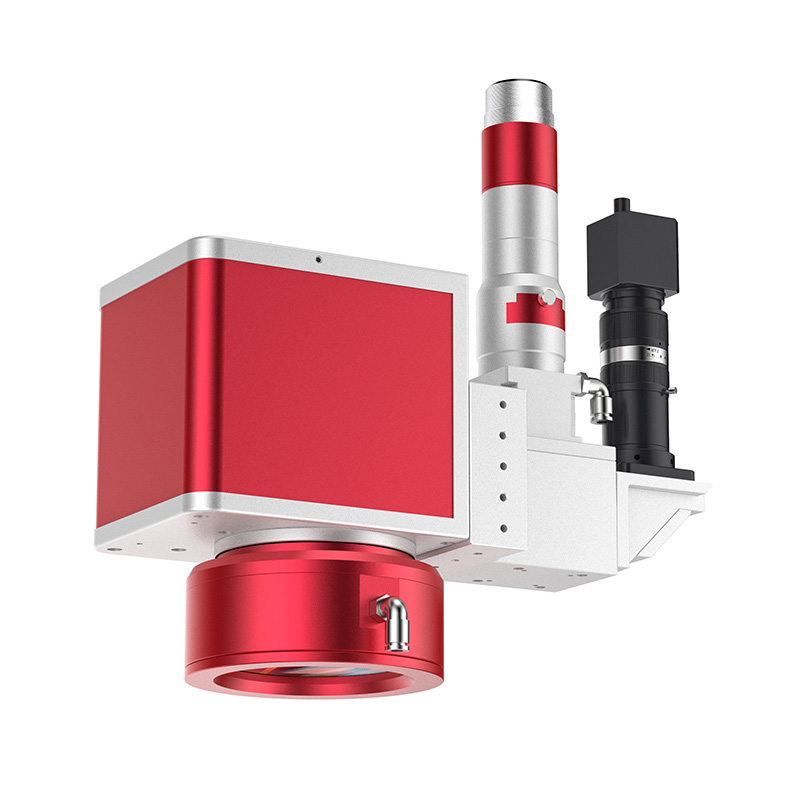

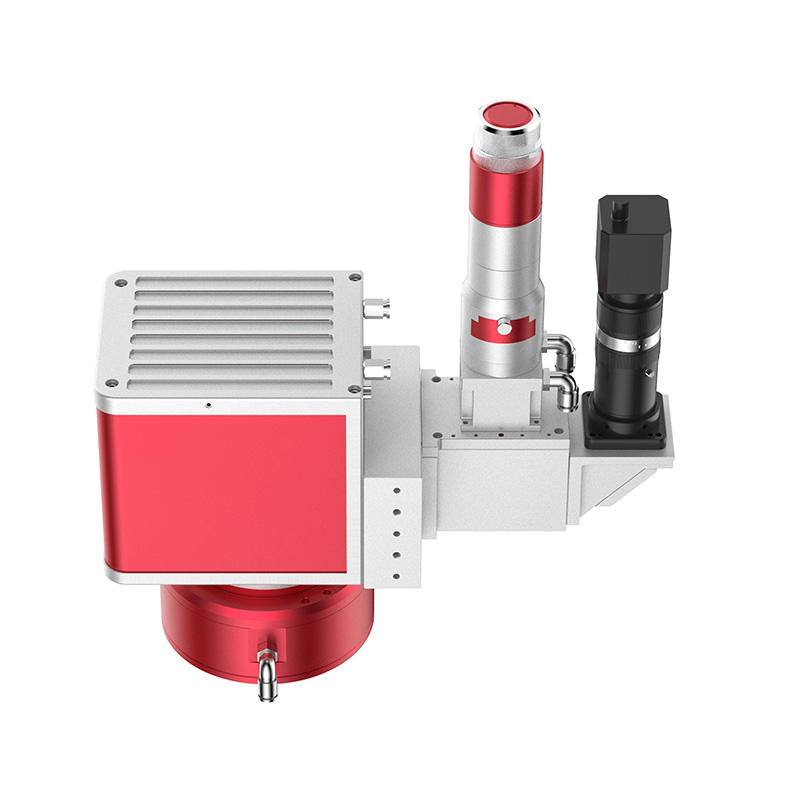

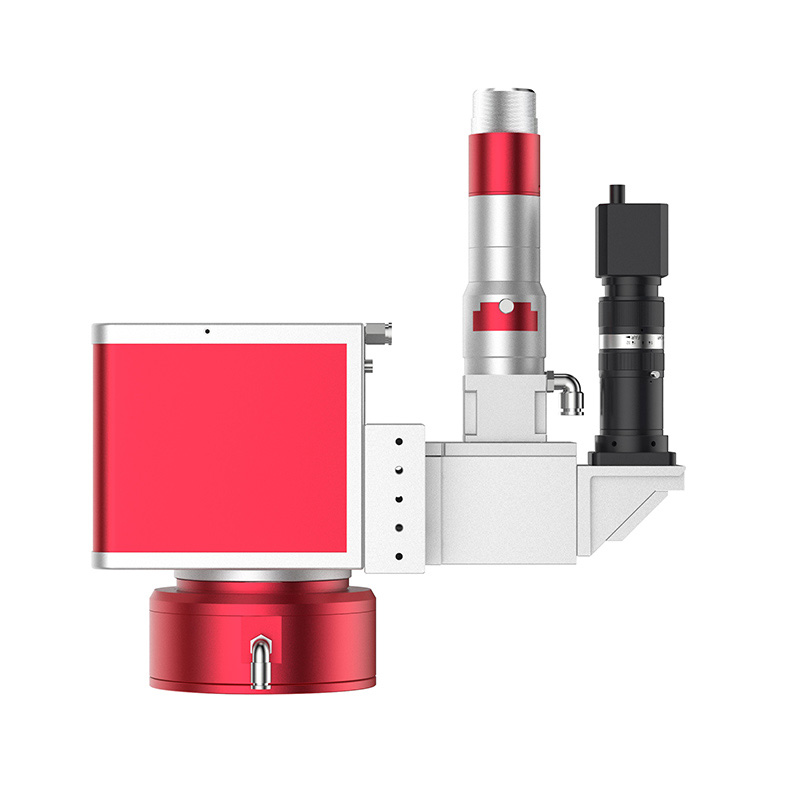

20mm 通用振镜焊接套件 20BW-SYS

● 高功率
采用高性能核心设计,最高输出功率可达8千瓦,能够轻松满足新能源领域大功率、大负载、高强度的连续焊接作业要求,适配多种高难度焊接工况,焊接效率与能力表现突出。
● 高可靠。
产品经过市场长期严苛应用检验,技术成熟、性能稳定,拥有行业领先的市场占有率,在长期工业生产运行中表现稳定可靠,是市场高度认可的成熟焊接解决方案。
● 高稳定
焊接输出平稳可控,功率波动小、熔池成型一致性好,有效减少焊接缺陷,保障每一次焊接效果均匀稳定,可完美适配自动化产线长时间不间断作业。
● 高精度
针对精密焊接场景深度优化,焊点定位精准、成型美观,焊接精度高,能够完美满足动力电池、电子元器件、传感器等对焊接精度要求极高的精密点焊作业。
+86 13697422619
留言咨询
产品信息

典型应用

专为新能源焊接、高精度点焊打造的通用型焊接套件,广泛应用于动⼒电池极⽿、汇流排、储能模组、电机定子、光伏组件、电子元件、传感器、连接器、精密⾦属件等高精度点焊场景。




技术参数

通光孔径

20 mm

扫描角度

±0.35 rad

非线性度

<0.5 mrad

常规跟踪误差时间

0.5 ms

重复定位精度(RMS)

<2 urad

增益漂移

<40 ppm/K

零点漂移

<20 urad/K

8 小时工作温漂

<100 urad

焊接速度

<4 m/s

供电电源

±15 /3A

输入信号协议

XY2-100

准直镜规格

F100/120/150

场镜规格

F210/F254/F330

镜片反射波长

1030~1090 nm

工作温度

25±10()

是否水冷

YES

冷却水流量

>1.2L/min

最大承受功率

2000 W

外形尺寸(mm)

140x132x158

重量

6.5 kg
