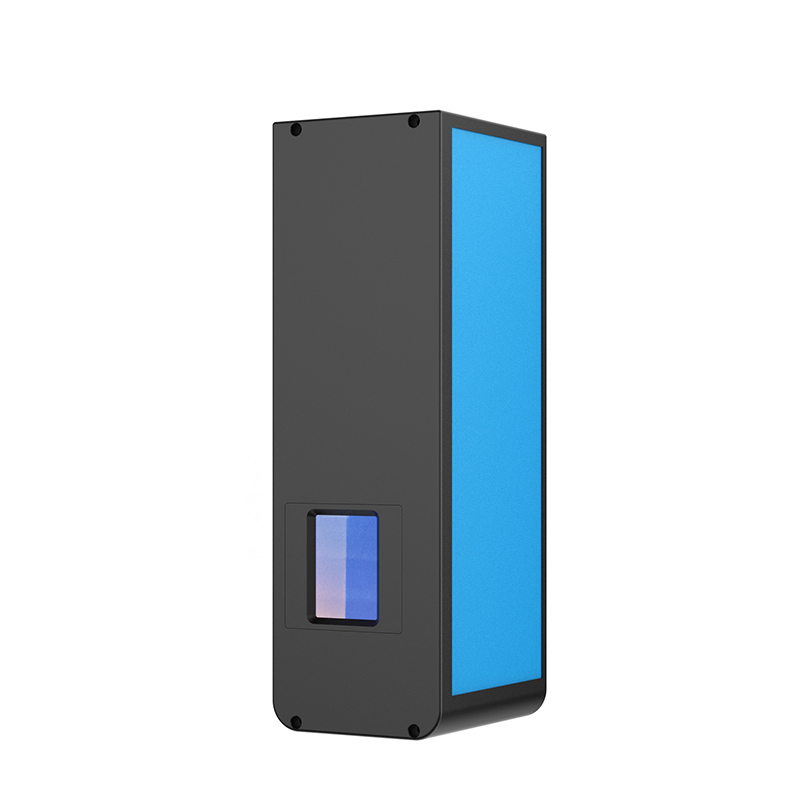

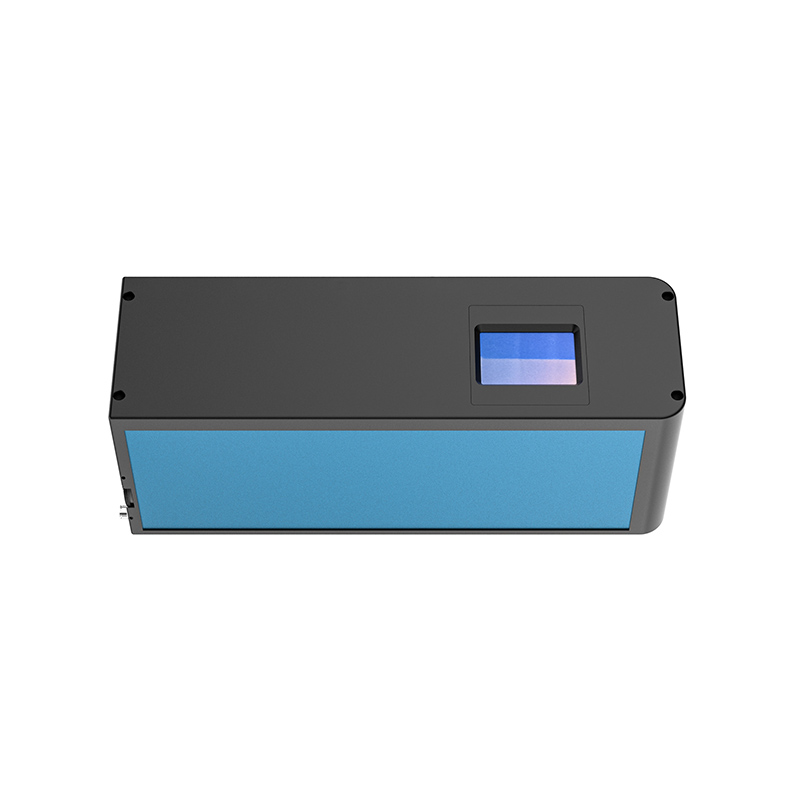

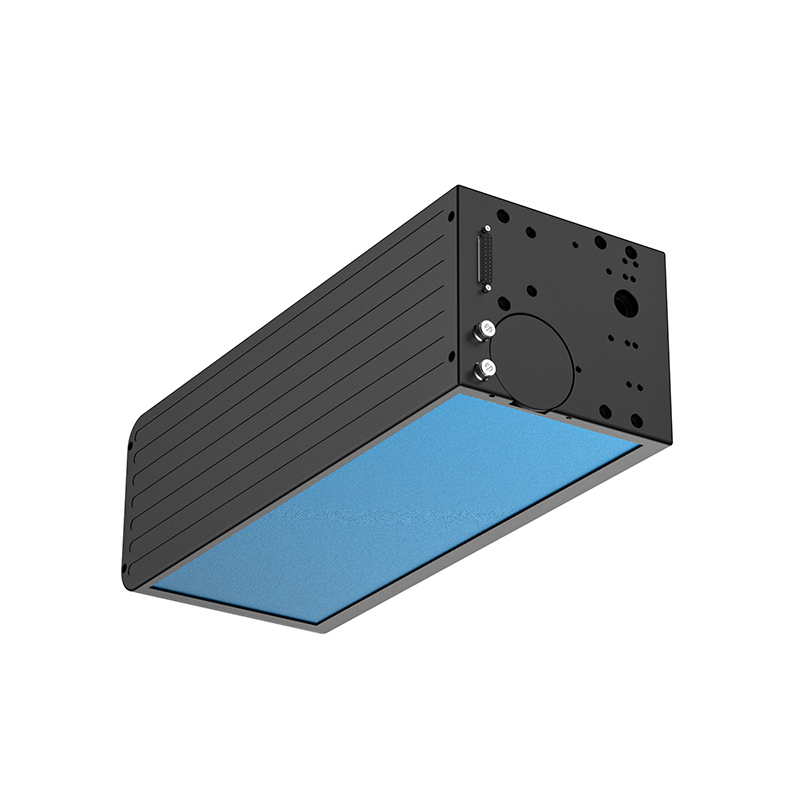

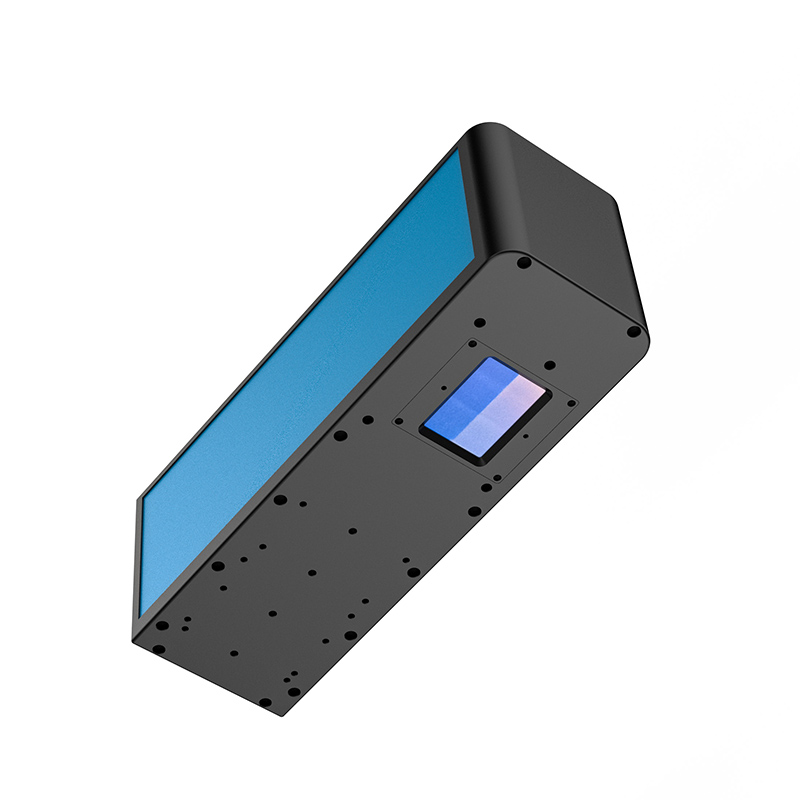

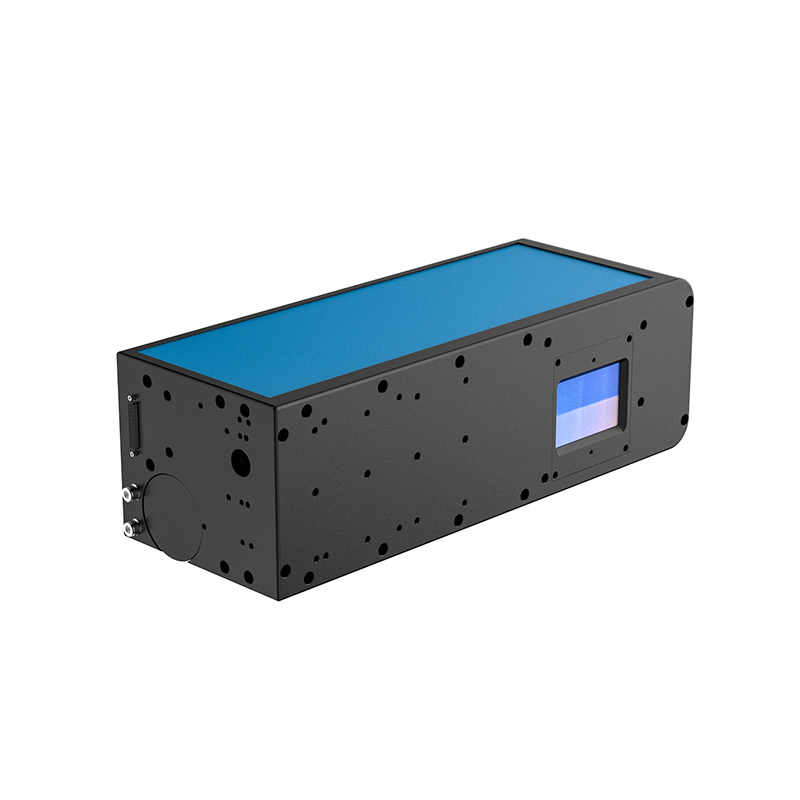

30mm 大幅面三维扫描振镜 ZB3D30A1064FF-L

● 一体化设计
高度集成了大光斑二维扫描振镜、高速动态调焦单元、前聚焦光学镜片组等，结构紧凑稳定、光路精准、密封性好、外观精致，安装便捷。

● 高稳定
采用密封屏蔽结构和多级抗干扰保护电路，具有较强的抗干扰能力。

● 高精度
采用先进闭环PID算法，16位控制分辨率，控制精度高，加工效果精细。

● 高线性
采用独特的线性度补偿技术,在整个大幅面标刻范围内具有良好的线性度。

● 低温漂
采用高精度光电传感器技术及先进的温漂自动补偿技术，具有极小的零点温漂、增益温漂和长期温漂。
+86 13697422619
留言咨询
产品信息


典型应用

3D动态系列三维扫描振镜广泛应用于大幅面、多阶面、斜面、圆柱面、球面、复杂3D形貌表面的激光精密标刻、激光浮雕、激光深雕、激光切割、激光焊接等高端加工领域。



技术参数

工作范围

500x500、600x600、700x700、800x800、900x900、1000x1000、1100x1100、1200x1200

对应焦距

619mm、719mm、819mm、899mm、1020mm、1160mm、1260mm、1360mm

焦斑直径(1/e2)

0.045mm、0.053mm、0.058mm、0.062mm、1.066mm、0.071mm、0.078mm、0.087mm

振镜通光直径

30mm

输入光斑

7mm/8mm

激光波长

1064nm

扫描角度

±0.35 rad

跟踪误差

0.55ms

最高划线速度

28 rad/s

重复精度(RMS)

5urad

增益漂移

60ppm/K

零点漂移

30urad/K

8小时工作漂移

<0.15mrad

供电电源

±15VDC/10A

通讯协议

XY2 - 100

外形尺寸(mm)

525X150X166

重量(kg)

10.92kg

工作温度

25℃±10℃

储存温度

- 10℃ ~ 60℃

储存湿度

≤75% 无结露
