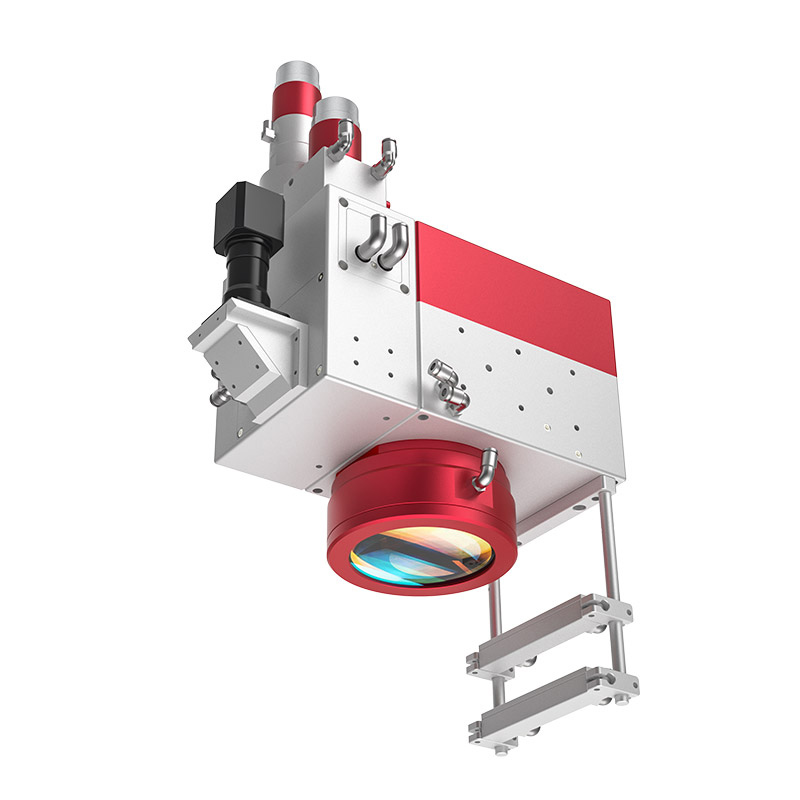

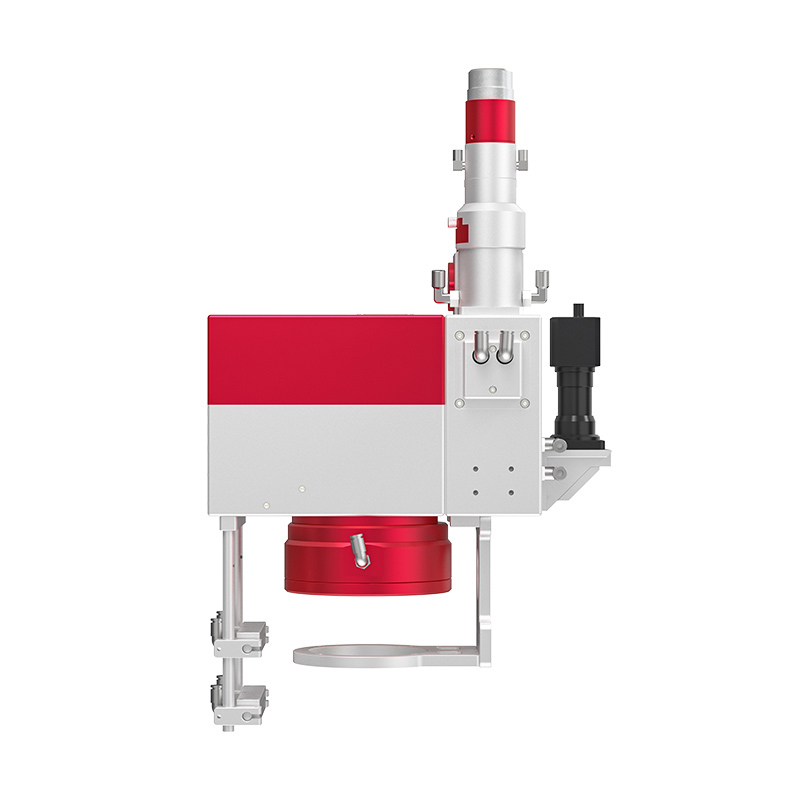

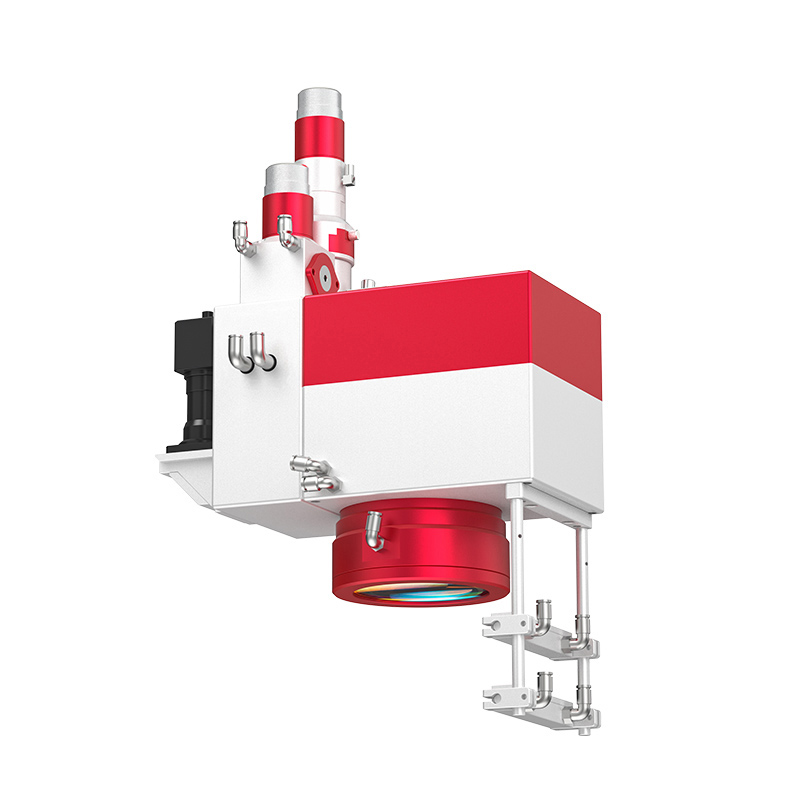

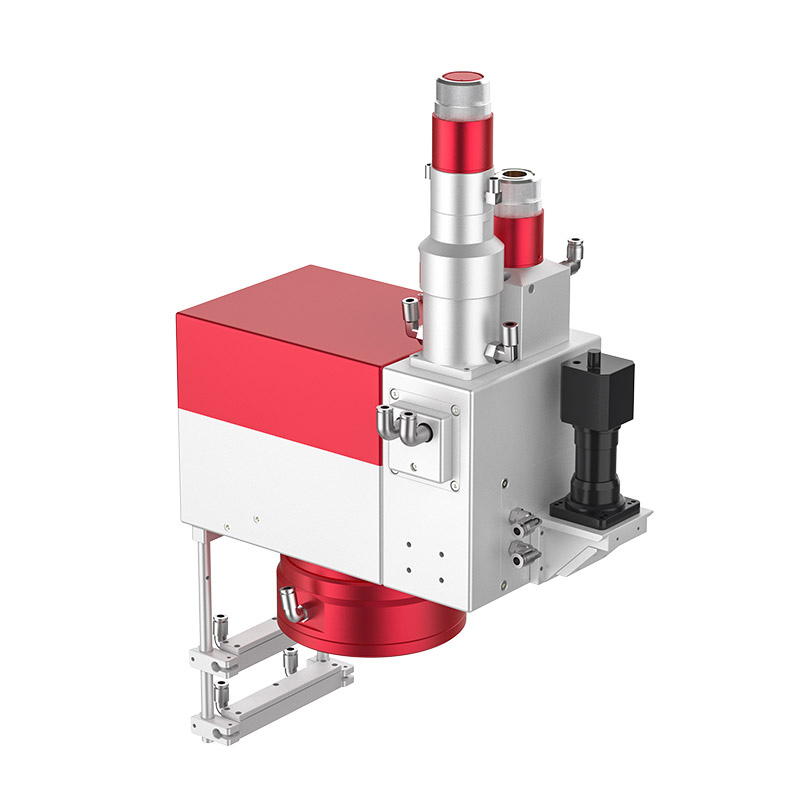

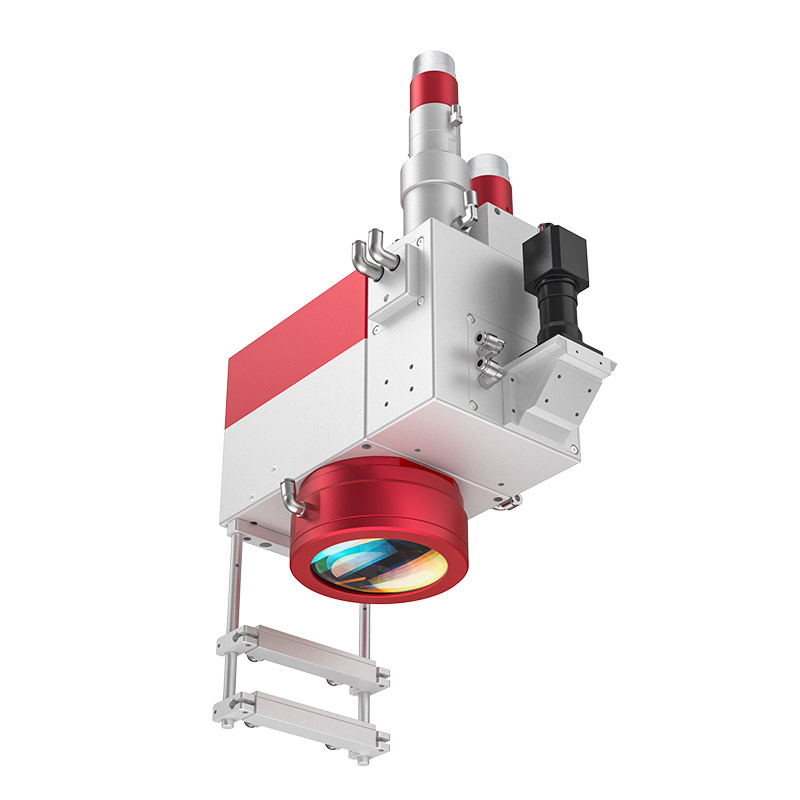

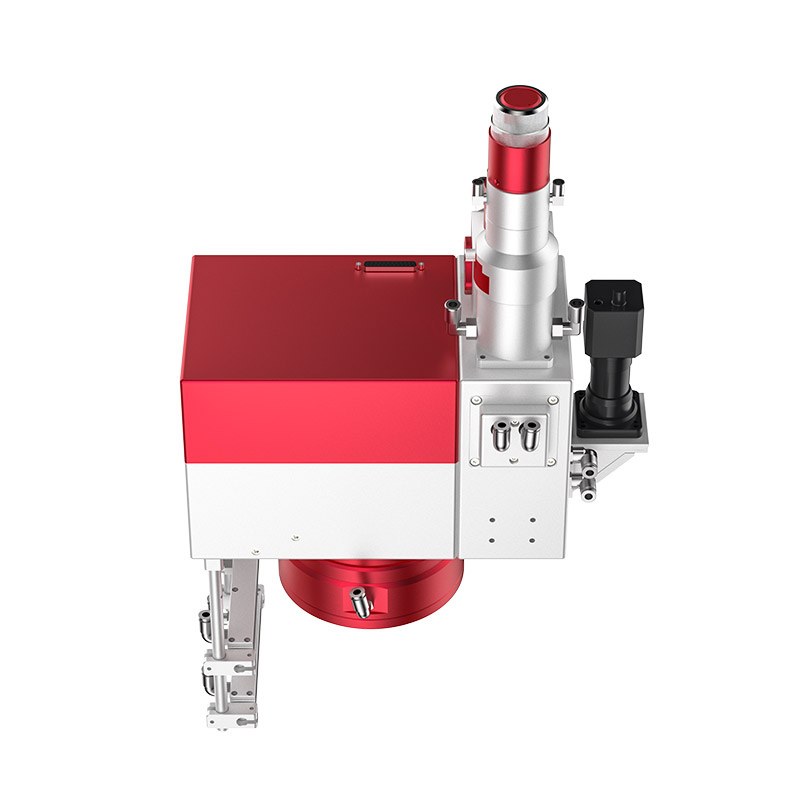

30mm 高功率复合振镜焊接/清洗套件 2D30GH

● 低飞溅
两路激光器输入，一路作为预热激光，另一路作为焊接激光，可替代环形光斑输出激光器方案，焊接飞飞溅小。

● 高品质
双光路复合焊接具有焊接效果好，品质高的优点。

● 高功率
采用特殊定制的高功率光学镜片组件，结合高效的水冷结构和多级温度保护功能，可承受高达6000W的脉冲激光功率。

● 高效率
采用高速高功率水冷电机和高速驱动器，以及高效的水冷场镜，清洗速度快、效率高、稳定性好。
+86 13697422619
留言咨询
产品信息

典型应用

2D复合焊接振镜同时⽀持两路不同波⻓的激光输⼊，可替代环形激光器焊接⽅案，应用对焊接质量要求更高的场景，具有⽅案成本低、飞溅小、焊接质量高等优点。




技术参数

名称

ZB2D30GH1064-915

ZB2DHSC30GW

支持波长

1030nm-1090nm

1030nm-1090nm

支持波长

915nm

915nm

振镜入射光斑

30mm

30mm

扫描角度

+0.35rad

+0.35rad

非线性度

<0.5mrad

<0.5mrad

常规跟踪误差时间

0.55ms

0.55ms

焊接速度

<4000mm/s

/

角速度

<60rad/s

<130rad/s

最大承受功率(1064nm)

6000W

6000W

最大承受功率(915nm)

2000W

2000W

重复定位精度(RMS)

<2urad

<2urad

轴长时间漂移

<0.1mrad

<0.1mrad

供电电源输入

±15V/5A

±24V/14.6A

信号协议

XY2-100

XY2-100

工作温度

25±10(℃)

25±10(℃)

存储温度

-10 to 60°

-10 to 60°

外形尺寸(mm)

346x158x380

/
